当社の工場で生産された銅枝管の江新エアコン部品を安心して購入できます。この製品はROHSおよびREACH環境保護基準に厳密に準拠し、高度な環境保護技術を採用し、高密度材料で作られ、優れた圧縮耐性を備えています。製品デザインはシンプルで美しく、設置サイズが標準化されているため、施工が簡単です。

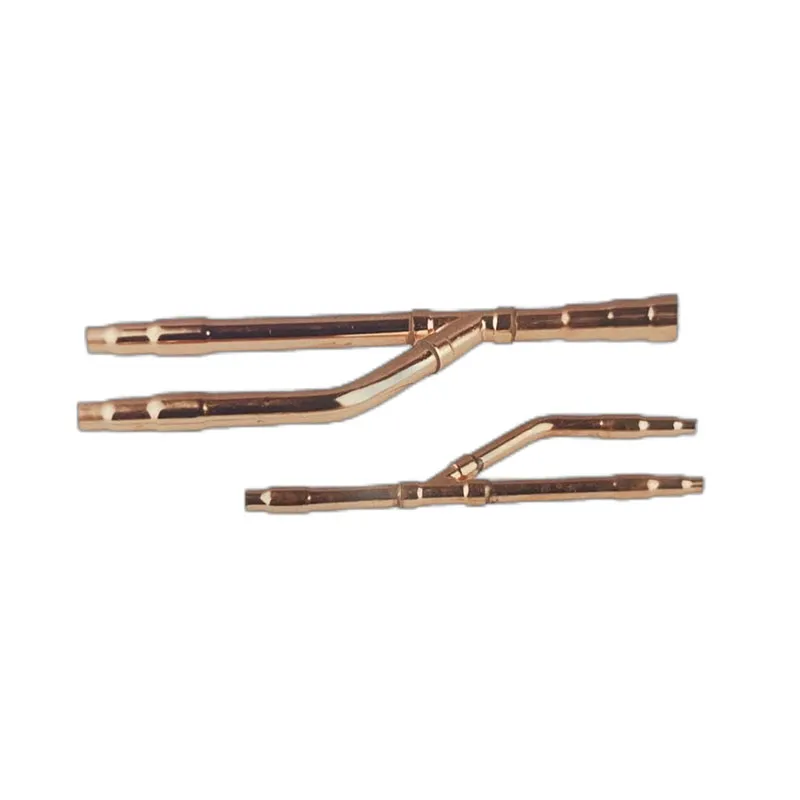

銅分岐管のエアコン部品は室内機と室外機の配管を繋ぐ重要な部品です。主な材質は銅パイプで、冷媒を分流する役割を果たします。
分岐パイプは、ブランチまたはスプリッターとも呼ばれ、セントラル空調システム、特に VRV (可変冷媒量) マルチライン設備において重要なコンポーネントです。室内機と室外機を繋ぐコネクターの役割を果たし、冷媒の分離を容易にします。これらのパイプは主に銅で作られており、空調システムの効率的な動作に不可欠です。
分岐管は接続する室内機の能力に応じて選択してください。銅分岐パイプの各エアコン部品は特定の数のユニットを収容でき、最適なパフォーマンスを保証します。
空調パイプの設置に関する考慮事項には、水平方向と垂直方向の両方が含まれます。水平に取り付ける場合、パイプ口と水平線の間の角度は 15 度を超えてはなりません。垂直設置の場合、パイプの口と垂直線の間の角度も同様に 15 度未満でなければなりません。さらに、分岐管には 2 つの管口の後に少なくとも 60 cm の直管部分が必要です。
小さな分岐マニホールドは大きな分岐マニホールドの代替として使用できないことに注意することが重要です。マニホールドのサイズは、適切な冷媒の流れと効率的な動作を確保するために、システムの特定のニーズに対応する必要があります。
当社の工場で生産された銅枝管の江新エアコン部品を安心して購入できます。 VRVマルチスプリットシステムの主要コンポーネントである銅分岐管のエアコン部品は、通常、高品質の銅管で作られています。液管の分流により、冷媒が各室内ユニットに正確に分配され、各部屋に必要な冷房または暖房が確実に得られます。蒸発器での熱交換プロセスにより冷媒が蒸発し、ガス状の冷媒がガス管を通って圧縮機に戻り、冷凍サイクルが完了します。
シリアルナンバー | 仕様 | エンドパイプ径 | B端パイプ径 | Cエンドパイプ径 | |
1 | E-52SN | 気管 | ¢19.4/¢16.5/¢13.1 | ¢16.5/13.1 | ¢16.5/¢13.1 |
液体パイプ | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
2 | E-102SN | 気管 | ¢19.4/¢16.5 | ¢22.7/¢19.4/¢16.5/¢13.1 | ¢16.5/¢13.1 |
液体パイプ | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
3 | E-162SN | 気管 | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22.7/¢19.4/¢16.5/¢13.1 |
液体パイプ | ¢13.1 | ¢13.1/¢10 | ¢13.1/¢16.5/¢6.8 | ||
4 | E-242SN | 気管 | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22.7/¢19.4/¢16.5/¢13.1 |
液体パイプ | ¢19.4/¢16.5 | ¢16.5/¢13.1/¢10 | ¢16.5/¢13.1/¢10 | ||
5 | E-302SN | 気管 | ¢33.6/¢39 | ¢33.6/¢39 | ¢29 |
液体パイプ | ¢19.4/¢22.4 | ¢19.4/¢16.5/¢13.1/¢10 | ¢19.4/¢16.5/¢13.1/¢10 | ||
6 | E-462SN | 気管 | ¢42/¢44.9 | ¢42/¢44.9 | ¢38.5/¢33.2/¢29 |
液体パイプ | ¢19.4/¢22.4 | ¢19.4/¢16.5/¢13.1/¢10 | ¢19.4/¢16.5/¢13.1/¢10 |
シリアルナンバー | 仕様 | エンドパイプ径 | B端パイプ径 | Cエンドパイプ径 | |
1 | E-52SN | 気管 | ¢19.4/¢16.5 | ¢16.5/13.1 | ¢16.5/¢13.1 |
液体パイプ | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
2 | E-102SN | 気管 | ¢19.4/¢16.5 | ¢22.7/¢19.4/¢16.5/¢13.1 | ¢16.5/¢13.1 |
液体パイプ | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
3 | E-162SN | 気管 | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22.7/¢19.4/¢16.5/¢13.1 |
液体パイプ | ¢16.5/¢13.1 | ¢13.1/¢10 | ¢13.1/¢16.5/¢6.8 | ||
4 | E-242SN | 気管 | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22.7/¢19.4/¢16.5/¢13.1 |
液体パイプ | ¢19.4/¢16.5 | ¢19.4/¢16.5/¢13.1/¢10 | ¢16.5/¢13.1/¢10/¢6.8 | ||
5 | E-302SN | 気管 | ¢33.6/¢39 | ¢33.6/¢39 | ¢29 |
液体パイプ | ¢19.4/¢22.4 | ¢19.4/¢16.5/¢13.1/¢10 | ¢13.1/¢10/¢7.5 |
