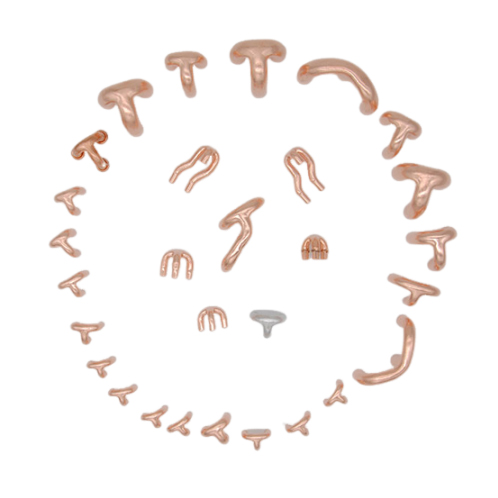

当社の工場で製造されたGangxin Copper三脚金具を安心してご購入いただけます。この製品は伝統的な曲げ技術で作られており、均一な肉厚、強力な耐圧性、ROHSおよびREACH環境保護テストに準拠し、美しい外観、便利なサイズの取り付け、高度な技術を備えています。
銅製三脚継手は、銅管を接続するためのパイプアセンブリの一種であり、幅広い用途があります。銅製M型ティー管継手は銅製管継手の一種であり、その優れた熱伝導特性により、空調および冷凍の分野で広く使用されています。この継手の設計により、冷凍管コンポーネントおよび配管パイプコンポーネントの気体と液体が可能になり、住宅用または商業用セントラル空調、自動車用空調、冷凍、建物の配管、医療用酸素銅管、ガスパイプラインなどで広く使用されています。三脚継手は主に拡張パイプ接続によって接続されており、この接続はパイプ継手と銅管の間の緊密な接続を保証し、良好なシール性と耐圧性を備えています。
|
モデル |
パイプ径 |
A |
B |
C |
R |
D(F) |
H |
T |
形 |
|
GX-M-01 |
5 |
17.5 |
9.5 |
6.0 |
5 |
5.00 |
17.0 |
0.41 |
図1 |
|
GX-M-02 |
5 |
19.05 |
8.75 |
6.0 |
5 |
5.00 |
17.0 |
0.41 |
図1 |
|
GX-M-03 |
6 |
13.89 |
9.4 |
6.0 |
5 |
5.00 |
18.2 |
0.41 |
図1 |
|
GX-M-04 |
6 |
19.5 |
11.6 |
5.0 |
5 |
5.00 |
21.0 |
0.41 |
図2 |
|
GX-M-05 |
6.35 |
17.6 |
15.9 |
6.0 |
6 |
6.35 |
20.0 |
0.5 |
図3 |
|
GX-M-06 |
6.35 |
17.6 |
15.9 |
6.0 |
6 |
6.35 |
20.0 |
0.5 |
図4 |
|
GX-M-07 |
7 |
17.6 |
14 |
6.0 |
9 |
6.35 |
20.0 |
0.5 |
図1 |
|
GX-M-08 |
7 |
21 |
12.7 |
6.0 |
9 |
7.00 |
19.0 |
0.5 |
図1 |
|
GX-M-09 |
7 |
21 |
18.2 |
6.0 |
9 |
7.00 |
21.0 |
0.5 |
図1 |
|
GX-M-10 |
7 |
25.4 |
10.5 |
6.0 |
9 |
7.00 |
19.0 |
0.55 |
図1 |
|
GX-M-11 |
7 |
22 |
19.05 |
8.0 |
9 |
7.00 |
22.0 |
0.55 |
図1 |
|
GX-M-12 |
7.2 |
25 |
12.5 |
8.0 |
10.5 |
7.20 |
22.0 |
0.55 |
図1 |
|
GX-M-13 |
7.94 |
25.4 |
19.05 |
8.0 |
10.5 |
7.94 |
22.0 |
0.6 |
図2 |
|
GX-M-14 |
7.94 |
22 |
19.05 |
8.0 |
10.5 |
7.94 |
22.0 |
0.6 |
図2 |
|
GX-M-15 |
9.52 |
25.4 |
15.88 |
8.0 |
10.5 |
9.52 |
24.0 |
0.6 |
図1 |
|
GX-M-16 |
9.52 |
25 |
21.65 |
8.0 |
10.5 |
9.52 |
24.0 |
0.6 |
図1 |
|
GX-M-17 |
9.52 |
25.4 |
22.9 |
8.0 |
10.5 |
9.52 |
23.0 |
0.6 |
図3 |
|
GX-M-18 |
12.70 |
31.75 |
27.5 |
8.0 |
10.5 |
12.70 |
30.0 |
0.7 |
図1 |
|
GX-M-19 |
12.70 |
30 |
26 |
10.0 |
12.5 |
12.70 |
30.0 |
0.7 |
図1 |
