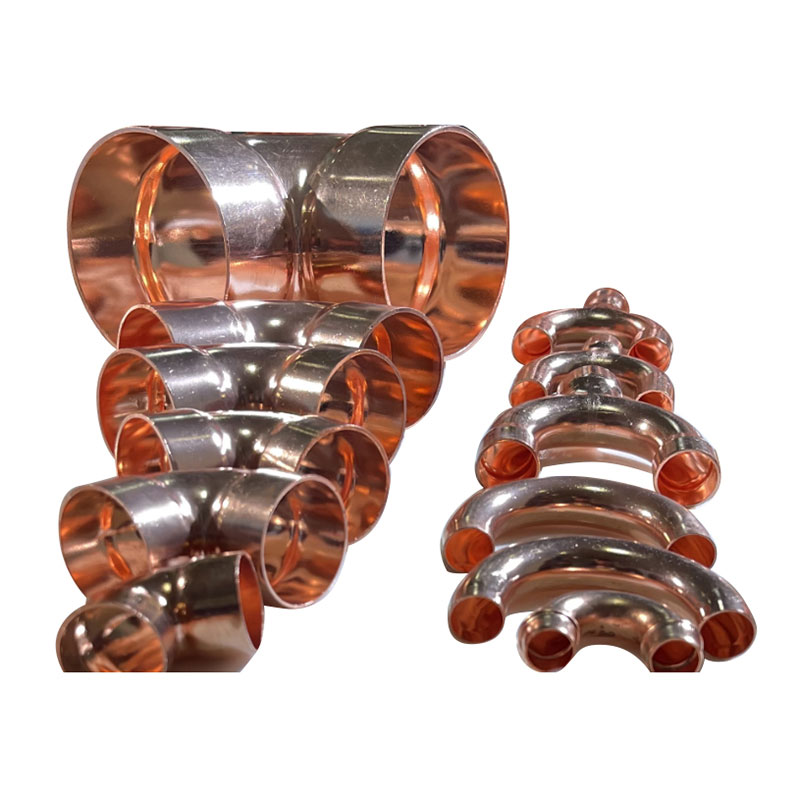

当社の工場で生産されたGangxin直角エルボを安心して購入できます。この製品は、最新の環境保護技術、高い製品密度、強力な耐圧性、ROHSおよびREACH環境保護テストに準拠した、美しい外観、便利な設置サイズ、高度な技術で作られています。
直角エルボは、銅管を接続するために使用されるパイプアセンブリの一種であり、主に冷凍、空調、給湯およびその他のシステムで使用され、パイプ間で90度の直角ステアリングを実現します。この種のエルボは通常銅でできており、熱伝導性と耐食性に優れており、頻繁に曲げたり回転させたりする必要があるパイプシステムに適しています。銅製 90° エルボには、空調、冷凍、銅製水道管接続など、幅広い用途がありますが、これらに限定されません。製品の安全性と互換性を確保するために、米国規格 ASME B16.22、欧州規格 EN1254-1、英国規格 BS864、オーストラリア規格 AS364 などの特定の国内および国際規格に従って設計および製造されています。さらに、直角エルボは製造技術が進んでいます。は、密度を高めるための新しい押出成形技術です。圧縮強度試験では、銅管継手の圧力が最大 32Mpa であることが示されており、従来の圧力パイプラインでの使用は非常に安全です。これらのエルボは、銅管の直接接続に適しているだけでなく、縮小接続にも適しており、異なる直径の銅管間の接続にも適しており、さまざまな用途のニーズを満たすためにさまざまな仕様とタイプで利用できます。銅は優れた電気伝導性と熱伝導性を備えているため、直角エルボは、回路接続の一部として、電気および電子の分野でも一定の用途があります。
|
モデル |
サイズ |
A(F) |
B |
T |
X |
述べる |
|
(mm) |
||||||
|
GX-W-01 |
9.52 |
9.52+0.15 |
9.0+1.0 |
0.80 |
12.8 |
|
|
GX-W-02 |
12.70 |
12.77+0.15 |
9.0+1.0 |
0.80 |
14.4 |
|
|
GX-W-03 |
15.88 |
15.95+0.15 |
11.0+1.0 |
0.90 |
15.9 |
|
|
GX-W-04 |
19.05 |
19.12+0.15 |
15+1.0 |
0.90 |
17.5 |
|
|
GX-W-05 |
22.20 |
22.32+0.15 |
15+1.0 |
0.90 |
19.1 |
|
|
GX-W-06 |
25.40 |
25.49+0.15 |
15+1.0 |
1.09 |
20.7 |
|
|
GX-W-07 |
28.60 |
28.72+0.15 |
20+1.0 |
1.09 |
22.3 |
|
|
GX-W-08 |
31.75 |
31.84+0.15 |
25+1.5 |
1.09 |
23.9 |
|
|
GX-W-09 |
35.00 |
35.1+0.15 |
12.0+1.5 |
1.09 |
25.5 |
|
|
GX-W-10 |
38.10 |
38.22+0.15 |
12.0+1.5 |
1.09 |
27.1 |
|
|
GX-W-11 |
41.30 |
41.4+0.15 |
12.0+1.5 |
1.09 |
28.7 |
|
|
GX-W-12 |
42.00 |
42.1+0.15 |
12.0+1.5 |
1.09 |
29.0 |
|
|
GX-W-13 |
50.80 |
50.92+0.15 |
12.0+1.5 |
1.09 |
33.4 |
|
|
GX-W-14 |
54.00 |
54.1+0.15 |
12.0+1.5 |
1.09 |
35.0 |
|
|
GX-W-15 |
63.50 |
63.65+0.15 |
12.0+1.5 |
1.09 |
39.8 |
|
|
GX-W-16 |
66.70 |
66.85+0.15 |
12.0+1.5 |
1.09 |
41.4 |
|
|
GX-W-17 |
76.20 |
76.45+0.15 |
15.0+2.0 |
1.47 |
46.1 |
|
|
GX-W-18 |
79.40 |
79.52+0.15 |
15.0+2.0 |
1.47 |
47.7 |
|
|
GX-W-19 |
101.60 |
101.85+0.15 |
15.0+2.0 |
1.47 |
58.8 |
|
|
GX-W-20 |
105.00 |
105.25+0.15 |
15.0+2.0 |
1.47 |
60.5 |
|
|
GX-W-21 |
127.00 |
127.25+0.15 |
15.0+2.0 |
2.00 |
71.5 |
|
|
GX-W-22 |
152.40 |
152.65+0.15 |
20.0+2.0 |
2.50 |
84.2 |
