当社の工場で生産されたGangxin銅Yジョイントを安心して購入できます。この製品は、最新の環境保護技術、高い製品密度、強力な耐圧性、ROHSおよびREACH環境保護テストに準拠した、美しい外観、便利な設置サイズ、高度な技術で作られています。

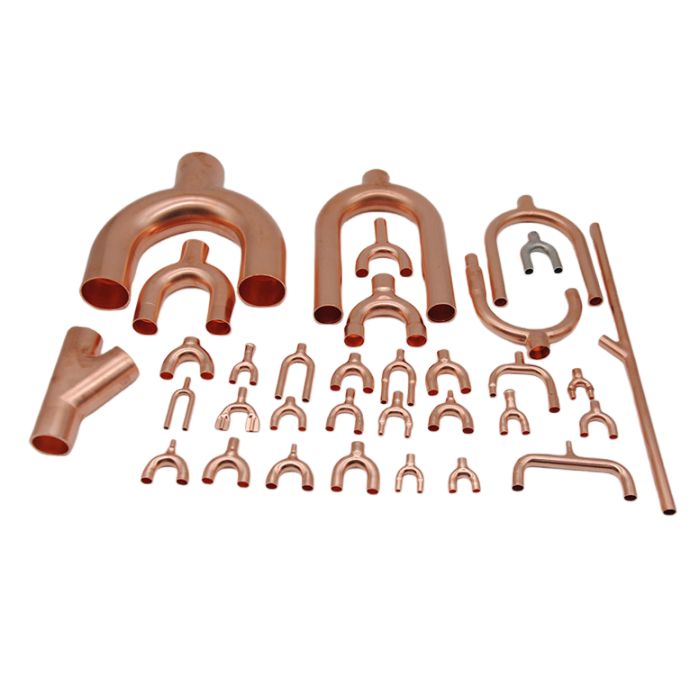

銅Yジョイントは、冷凍・暖房製品に広く使用されている銅管継手の一種で、その優れた熱伝導率と耐食性により、給湯器やその他の製品に推奨される材料であり、製品の耐用年数とコストパフォーマンスを確保します。製品。この継手は銅管接続部に溶接されており、冷却管と給湯管の接続に不可欠な部品です。銅規格に厳密に準拠し、銅 Y ジョイント チューブの設計と製造には、滑らかでバリがなく、切り込みの傾きと真円度には明確な要件があり、銅スクラップ、ダストオイルなどの不純物がなく、チューブが清潔であることを保証します。 、チューブの表面はきれいで、亀裂や腐食はなく、歪みなどの明らかな欠陥はありません。
銅製 Y ジョイントは通常、空調、冷凍、その他の銅管配管付属品に使用され、その材料の優位性により空調の熱交換器で重要な役割を果たします。さらに、銅 Y ジョイントは、その健全な材料特性により、太陽エネルギー産業、配管ハードウェア、空調 HVAC などの分野でも広く使用されています。
|
チューブ径 |
A |
B |
C |
E |
F |
D(F) |
L |
T |
|
|
GX-Y-01 |
5 |
15 |
5 |
15.5 |
6 |
6 |
5.1 |
29.0 |
0.41 |
|
GX-Y-02 |
6 |
18 |
6 |
17.0 |
6 |
6 |
6.1 |
31.0 |
0.41 |
|
GX-Y-03 |
6.35 |
19.05 |
6.35 |
17.5 |
6 |
6 |
6.5 |
31.7 |
0.41 |
|
GX-Y-04 |
7 |
21 |
7 |
18.5 |
6 |
6 |
7.1 |
33.0 |
0.5 |
|
GX-Y-05 |
7.94 |
23.82 |
7.94 |
19.9 |
6 |
6 |
8.0 |
34.9 |
0.5 |
|
GX-Y-06 |
9.52 |
25.4 |
9.52 |
22.7 |
8 |
8 |
9.6 |
40.5 |
0.55 |
|
GX-Y-07 |
12.70 |
38.1 |
12.7 |
31.1 |
10 |
10 |
12.8 |
52.4 |
0.7 |
|
GX-Y-08 |
15.88 |
47.64 |
15.88 |
37.8 |
12 |
12 |
16.0 |
62.8 |
0.8 |
|
GX-Y-09 |
19.05 |
60 |
19.05 |
46.0 |
14 |
14 |
19.2 |
74.5 |
0.8 |
|
GX-Y-10 |
22.23 |
66.69 |
22.23 |
51.3 |
16 |
16 |
22.3 |
83.5 |
1.0 |
|
GX-Y-11 |
25.40 |
76.2 |
25.4 |
58.1 |
18 |
18 |
25.5 |
93.8 |
1.0 |
|
GX-Y-12 |
28.58 |
85.74 |
28.58 |
64.9 |
20 |
20 |
28.7 |
104.2 |
1.0 |
|
GX-Y-13 |
31.75 |
95.25 |
31.90 |
73.6 |
22 |
22 |
31.9 |
116.5 |
1.2 |
|
GX-Y-14 |
34.93 |
104.79 |
35.08 |
80.4 |
24 |
24 |
35.0 |
126.9 |
1.3 |
|
GX-Y-15 |
38.10 |
114.3 |
38.25 |
87.2 |
26 |
26 |
38.2 |
137.2 |
1.4 |
|
GX-Y-16 |
41.28 |
123.84 |
41.43 |
93.9 |
28 |
28 |
41.4 |
147.6 |
1.5 |
|
GX-Y-17 |
44.45 |
133.35 |
44.60 |
100.7 |
30 |
30 |
44.6 |
157.9 |
1.5 |
|
GX-Y-18 |
50.80 |
152.4 |
50.95 |
112.2 |
32 |
32 |
50.9 |
174.6 |
1.8 |
|
GX-Y-19 |
53.98 |
161.94 |
54.13 |
119.0 |
34 |
34 |
54.1 |
185.0 |
1.8 |
